一次地震的发生，在震源点上释放较强的冲击波，通过地表介质向地表面传递，引发地表面上升下降、左右摇摆，通过对各单位时间点上的坐标点连接成曲线，绘制出地震摇摆曲线图。因地震能量释放作用于地表介质引发地表介质抬升下降形成的曲线图称为地震升降波图。因地震能量释放作用于地表介质引发地表介质左右摇摆形成的曲线图称为地震摆动波图。图的制做及过程见本栏《地震研究—地震横波图 各时间单元点地表表面的不同场景成因分析》相关内容。

实例成图及分析：

根据2025年12月08日22时15分10秒，日本本州东部附近海域（北纬41.00度，东经142.35度）发生7.5级地震，震源深度50千米的相关监控视频资料单位时间截图，目标参照物坐标定点，纵横坐标点连线形成纵向图、横向图。纵向图是因地表介质发生左右摇摆所形成的曲线图，称为地震摆动波图。横向图是因地表介质抬升与下降所形成，称为地震升降波图。如图：

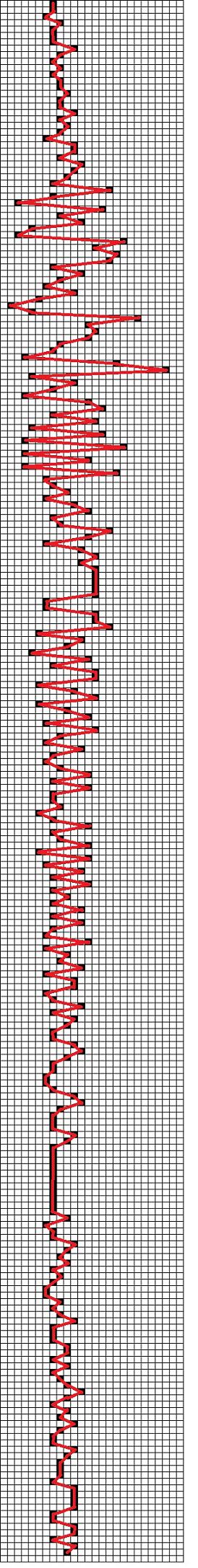

上图为此次地震监控画面在每个单元时点上的坐标定位连线，形成此次地震摆动波图。此次地震在能量释放过程中，冲击波作用于地表介质的时间长度为160秒或波的时间长度为160秒（2025年12月8日22时15分32秒—18分12秒），取243个坐标点、单点时长千分之658秒，连成曲线形成地震摆动波图。

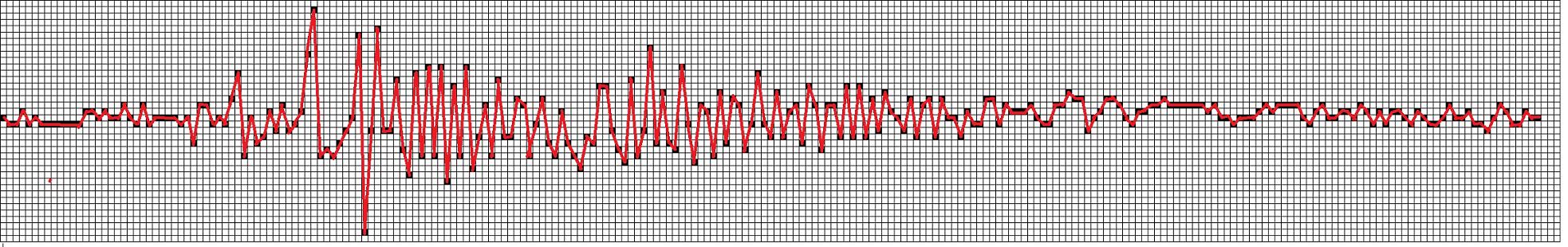

上图为此次地震升降波图（相关分析见本栏其他内容）。

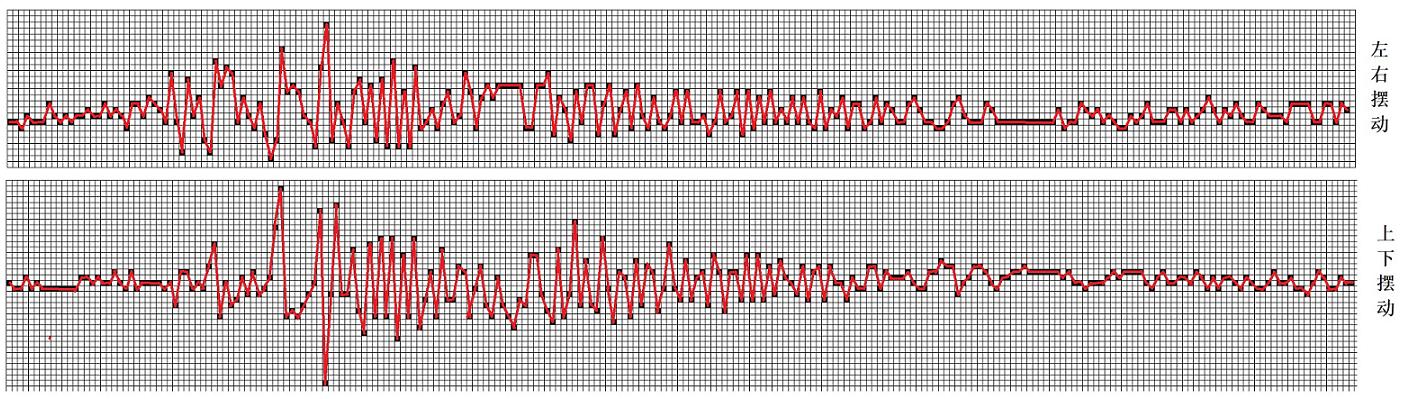

上图为此次地震摆动波图（旋转90度）与地震升降波图在单元时间点上对比图，两图在同一时点位置的摆动的幅度近似。或者说地震能量释放过程中，在同一个时间点上，上下左右摆动的幅度、频率相似或相近。

其他分析及说明：1、地震能量释放因震级、震源深度、地表介质结构等多种因素的影响，所形成的地震升降波图、地震摆动波各不相同。2、冲击波在地表介质传递过程中，其能量的转换所形成的减速度存在差异，3、冲击波因震源深度及能量转换在地表介质不同位置所产生波的性质不同，如震源深度较深，冲击波能量在地表介质内完成能量转换，此时，地震能量以震动波的形式向地表面传递。4、此次地震升降波图、摆动波图是通过手工、绘图工具、电子表格制做成图，存在一定误差。5、受此次地震的监控视频角度与震中对应位置所形成的视角差异对制图的差异的影响（相关分析见本栏其他内容）。6、网络监控视频以冲击波作用于地表介质过程为主要内容及时间段，监控视频信息来源于网络、未证实。7、地震升降波、地震摆动波是地震能量释放过程中同步释放的不同方向、波幅相近的二种波形。8、视频失真形成的差异（相关分析见本栏其他内容）等。
